Герметичные электронасосы типа ЦГ

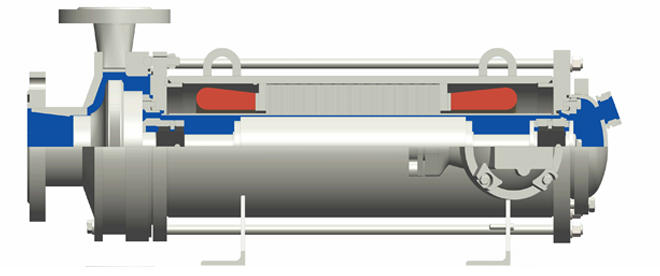

Герметичные насосы ЦГ, конструктивные исполнения 1, 4

  Герметичные моноблочные одноступенчатые;

  Перекачивание агрессивных жидкостей со скоростью коррозии до 0,01 мм в год для сталей проточной части 12Х18Н10Т, 10Х17Н13М2Т;

  Взрывозащита в соответствии с 1ExdsIIBT 4X, 1ExdsIICT 4 X.

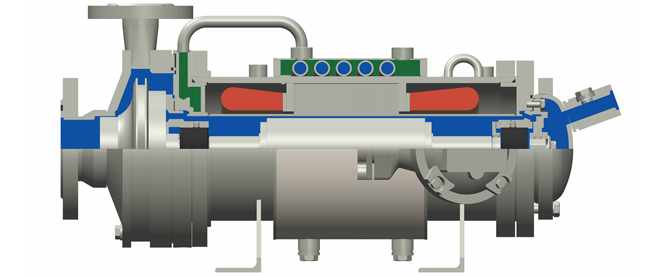

Герметичные центробежные электронасосы ЦГ, конструктивные исполнения 2, 5

  Герметичные моноблочные одноступенчатые;

  Перекачивание агрессивных жидкостей со скоростью коррозии до 0,01 мм в год для сталей проточной части 12Х18Н10Т, 10Х17Н13М2Т;

  Взрывозащита в соответствии с 1ExdsIIBT 4X, 1ExdsIICT 4 X.

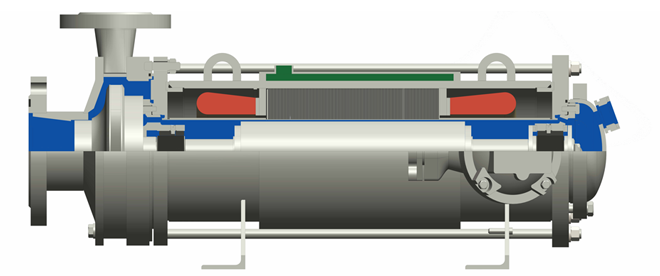

Герметичные центробежные насосы ЦГ, конструктивные исполнения 3, 6

  Герметичные моноблочные одноступенчатые;

  Перекачивание агрессивных жидкостей со скоростью коррозии до 0,01 мм в год для сталей проточной части 12Х18Н10Т, 10Х17Н13М2Т;

  Взрывозащита в соответствии с 1ExdsIIBT (1-4)X, 1ExdsIICT (1-4) X.

Пример условного обозначения герметичного электронасоса типа ЦГ перекачивающего жидкости плотностью до 1000 кг/м3, вязкостью до 1 сСт, исполнения по взрывозащите 1ЕхdsIIВТ4 Х:

Электронасос центробежный герметичный 3ЦГ 100/50-К-30-5-У2 SF 37267809-002:2007, где:

3 - порядковый номер модернизации;

ЦГ - тип (центробежный герметичный);

100 - номинальная подача в метрах кубических в час (м3/ч);

50 - напор при номинальной подаче в метрах (м);

К - исполнение по материалу (см. примечание);

30 - номинальная мощность встроенного двигателя в киловаттах (кВт);

5 - конструктивное исполнение;

У2 - вид климатического исполнения и категория размещения по ГОСТ 15150-69;

SF 37267809-002:2007 - обозначение технических условий;

а) то же с исполнением по взрывозащите 1ЕхdsIIСТ4 Х: Электронасос центробежный герметичный 3ЦГ 100/50-К-30-5С-У2 SF 37267809-002:2007;

б) то же при плотности перекачиваемой жидкости от 1000 до 1300 кг/м3 (вариант «а» обточки рабочего колеса) или от 1300 до 1600 кг/м3 (вариант «б»), вязкостью до 3 сСт: Электронасос центробежный герметичный 3ЦГ 100/50а-К-30-5-У2 или 3ЦГ 100/50б-К-30-5-У2 SF 37267809-002:2007;

в) перекачивающего жидкости температурой ниже минус 40ºС, плотностью до 700 кг/м3 с двигателем меньшей мощности, чем в основном исполнении: Электронасос центробежный герметичный 5ЦГ 50/80-К-18,5М-4Л-У2 SF 37267809-002:2007;

г) с предвключенным колесом (шнеком) с целью снижения допускаемого кавитационного запаса:

Электронасос центробежный герметичный 4ЦГ 100/125Н-К-55М-4Л-У2 SF 37267809-002:2007.

Примечания

1. Характеристика перекачиваемого продукта:

− плотность - до 1600 кг/м3

(для электронасосов ЦГ 25/12,5-3Б-1 и ЦГ50/12,5-5,5Б-1 - до 1800 кг/м3);

• вязкость-до 40 сСт;
• температура (см. таблицу);
• наличие твердых неабразивных включений - допускаются размером до 0,2 мм и до 0,2% по массе.

2. Указанные в таблице параметры даны для рабочей жидкости плотностью 1000 кг/м3 и

вязкостью 1 сСт.

3. При перекачивании жидкостей плотностью более 1000 кг/м3 и (или) с учетом вязкости

электронасосы поставляются с уменьшенным напором за счет обточки рабочего колеса по

наружному диаметру с целью исключения перегрузки двигателя.

4. Электронасосы меньшей номинальной мощности одного типоразмера, например, 1ЦГ 25/50-

5,5-1 (2,3,4,5,6), предназначены для перекачивания жидкости плотностью до 850 кг/м3.

5. Электронасосы изготавливаются на напряжение 380, 500, 660 В (оговаривается при заказе),

частоту тока 50 Гц.

6. Маркировка взрывозащиты:

• для электронасосов исполнений 1, 2, 4, 5 - 1ЕхdsIIВТ4 Х;
• для электронасосов исполнений 1С, 2С, 5С - 1ЕхdsIIСТ4 Х;
• для электронасосов исполнений 3, 6 - 1ЕхdsIIВТ1 – Т4 Х;
• для электронасосов исполнений 6 С - 1ЕхdsIIСТ1 – Т4 Х.

7. Электронасосы выпускаются в следующих исполнениях по материалу:

• А - углеродистая сталь;
• Е - нержавеющая сталь 10Х17Н13М2Т, 12Х18Н12М3ТЛ;
• К - нержавеющая сталь 12Х18Н10Т, 12Х18Н9ТЛ;
• К1 - экономнолегированная сталь 12Х21Н5Т, 10Х21Н5ТЛ.

Более подробная информация, включающая графические характеристики, схемы

обвязки и управления, описание конструкции, правила монтажа и эксплуатации, указана в

эксплуатационной документации на электронасосы.
