Герметичные электронасосы типа НГ

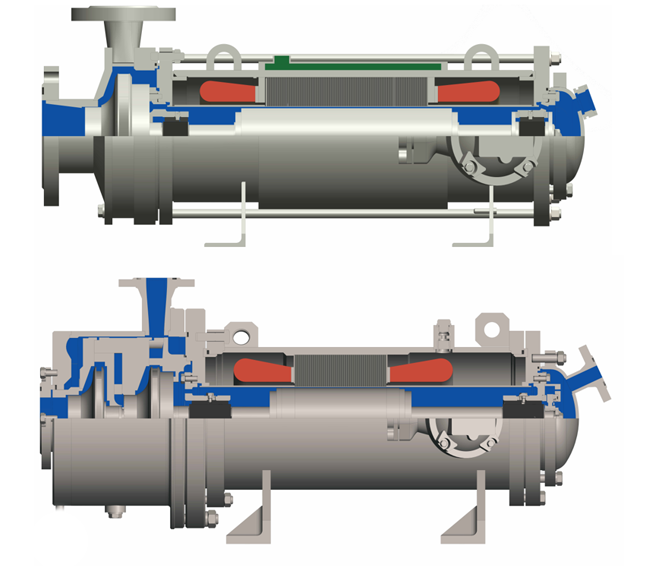

Герметичные насосы НГ, конструктивные исполнения 1, 2, 4, 5​

Пример условного обозначения насоса типа НГ:

а) перекачивающего жидкости плотностью от 700 до 1000 кг/м3, вязкостью до 1 сСт, исполнения по взрывозащите 1ЕхdsIIВТ4 Х:

Электронасос центробежный герметичный НГ 25-50-1 SF 37267809-002:2007, где:

НГ - тип (герметичный для нейтральных жидкостей);

25 - номинальная подача в метрах кубических в час (м3/ч);

50 - напор при номинальной подаче в метрах (м);

1 - конструктивное исполнение;

SF 37267809-002:2007 - обозначение технических условий;

б) то же с исполнением по взрывозащите 1ЕхdsIIСТ4 Х;

Электронасос центробежный герметичный НГ 25-50-1С

SF 37267809-002:2007;

в) то же при плотности перекачиваемой жидкости от 1000 до 1300 кг/м3 (вариант «а» обточки рабочего колеса) или от 1300 до 1600 кг/м3 (вариант «б»), вязкостью до 3 сСт:

Электронасос центробежный герметичный НГ 25-50а-1 или НГ 25-50б-1 SF 37267809-002:2007;

г) то же при плотности перекачиваемой жидкости до 700 кг/м3, вязкостью до 3 сСт;

Электронасос центробежный герметичный НГ 25-50-1Л SF 37267809-002:2007.

Примечания

1. Характеристика перекачиваемого продукта:

• плотность - до 1600 кг/м3 - для электронасосов НГ;
• до 700 кг/м3 - для электронасосов НГ (Л);
• вязкость - до 40 сСт - для электронасосов НГ;
• до 5 сСт - для электронасосов НГ (Л);
• температура (см. таблицу);
• наличие твердых неабразивных включений – допускается размером до 0,2 мм и до 0,2% по массе.

2. Указанные в таблице параметры даны:

• для электронасосов НГ - для рабочей жидкости плотностью 1000 кг/м3 и вязкостью 1 сСт;
• для электронасосов НГ (Л) - для рабочей жидкости плотностью 700 кг/м3 и вязкостью 5 сСт.

3. При перекачивании электронасосами жидкостей плотностью более 1000 кг/м3 и (или) с

учетом вязкости насосы поставляются с уменьшенным напором за счет обточки рабочего

колеса по наружному диаметру с целью исключения перегрузки двигателя.

4. Давление в контуре электронасоса:

• до 16 кгс/см2 - для электронасосов исполнений 1,1Л,2,2Л;
• до 40 кгс/см2 - для электронасосов исполнений 4,4Л,5,5Л.

5. Электронасосы изготавливаются на напряжения 380,660 В (оговаривается при заказе), частоту тока 50 Гц.

6. Маркировка взрывозащиты - 1ЕхdsIIВТ4 Х или 1ЕхdsIIСТ4 Х (оговаривается при заказе).

7. Более подробная информация, включающая графические характеристики, схемы обвязки и управления, описание конструкции, правила монтажа и эксплуатации, указана в эксплуатационной документации на электронасос.

Пример условного обозначения насоса типа НГ:
